Рекомендации по усилению креплений подкрановой балки к колонне

При легком режиме работы кранов могут быть рекомендованы следующие способы усиления подкрановых балок:
- усиление приваркой к металлической обойме полки:
- усиление приваркой к закладным деталям балки.

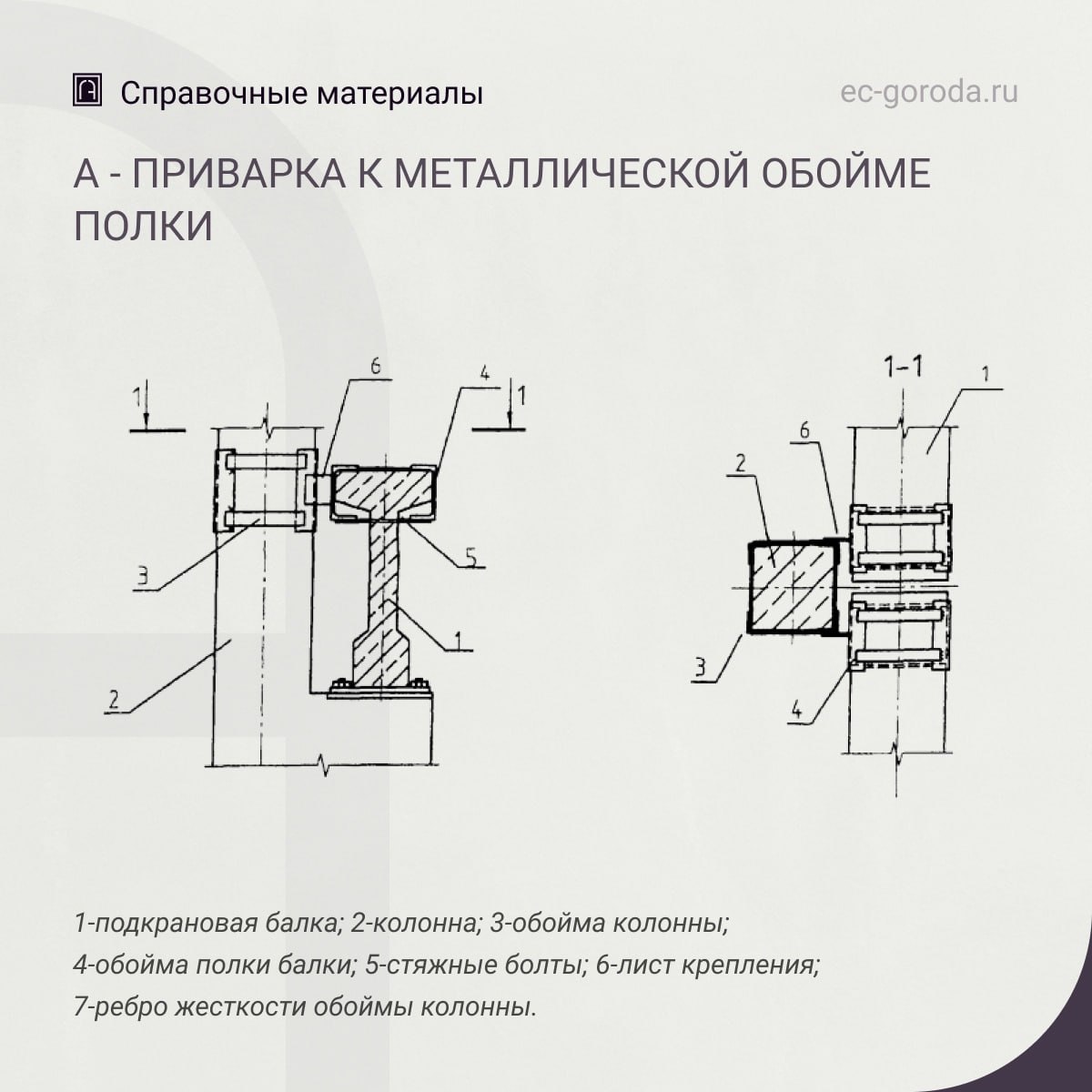

Усиление приваркой к металлической обойме полки осуществляется путем проведения следующих операций (см. «а»). На железобетонной колонне 2 устраивается обойма из уголков и пластин 3. Полка подкрановой балки 1 заключается в металлическую обойму 4. Обойма полки 4 крепится к обойме колонны 3 с помощью листа крепления 6. Обоймы полки 4 стягиваются болтами 5.

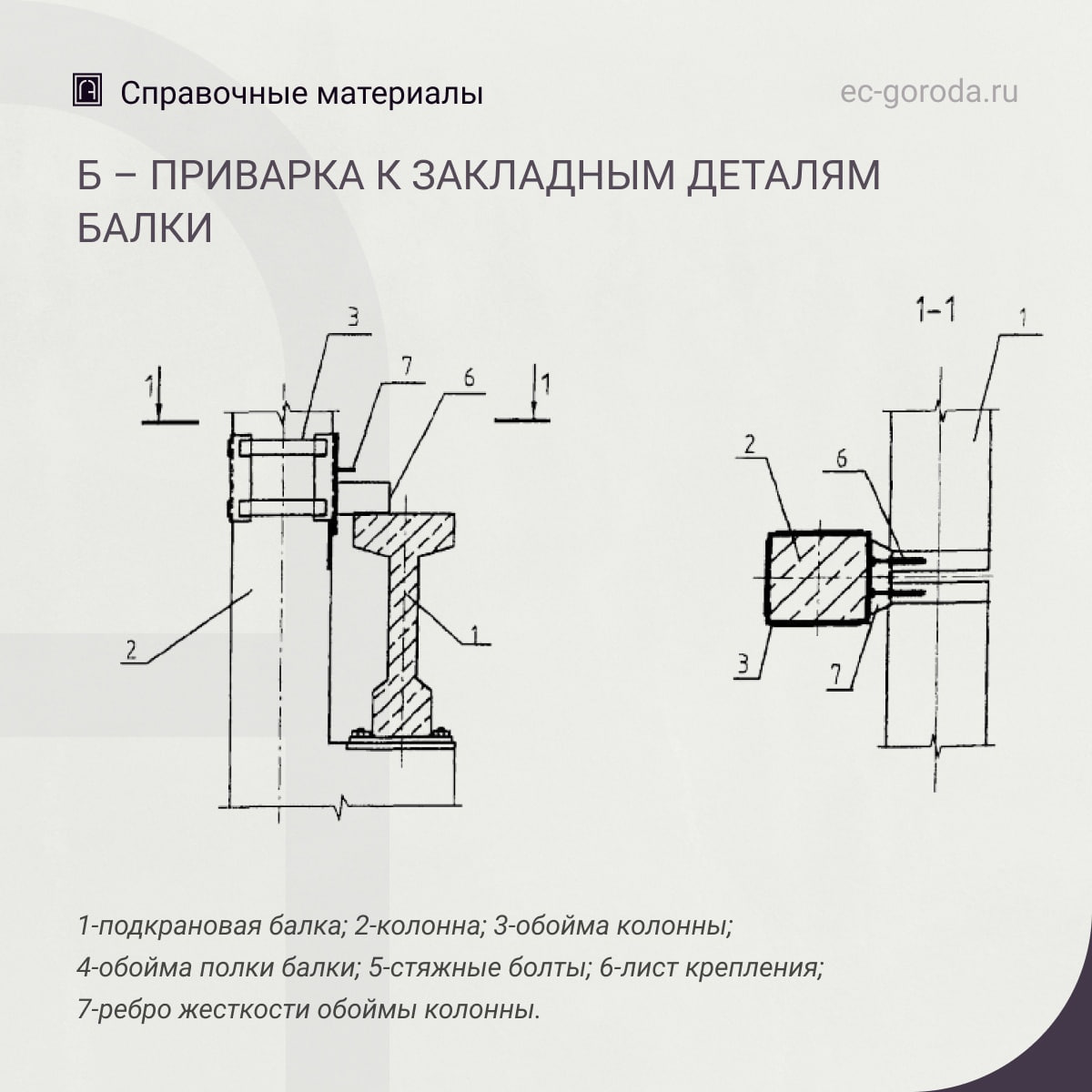

Усиление приваркой к закладным деталям подкрановой балки состоит в следующем (см. «б»). К обойме 3, устраиваемой на колонне 2, и закладным деталям подкрановой балки 1 привариваются листы крепления 6. Для усиления обоймы колонны 3 к ней со стороны подкрановой балки приваривается ребро жесткости 7.

Источник: Каталог конструктивных решений по усилению и восстановлению строительных конструкций зданий и сооружений
