Рекомендации по креплению стен с помощью системы тяжей
При возникновении трещин в элементах каменных конструкций крепление стен можно производить с помощью скруток, расчалок и распорок-растяжек. В случае появления трещин в поперечной стене к простенкам снаружи здания прибивают поперечены, к которым одним концом прикрепляются скрутки 2, а другим концом они укрепляются на брусках, вбитых в поперечную стену. Крепление поперечных стен к наружным осуществляется закручиванием скруток 2. Если трещины обнаружены в наружной стене, их усиление производится устройством скруток 1, закрепляемых на поперечинах, прибитых к простенкам и колоннам. Колонны дополнительно крепятся к поперечине расчалкой 3. Усиление стен производится стягиванием скруток 1 и расчалок 3.

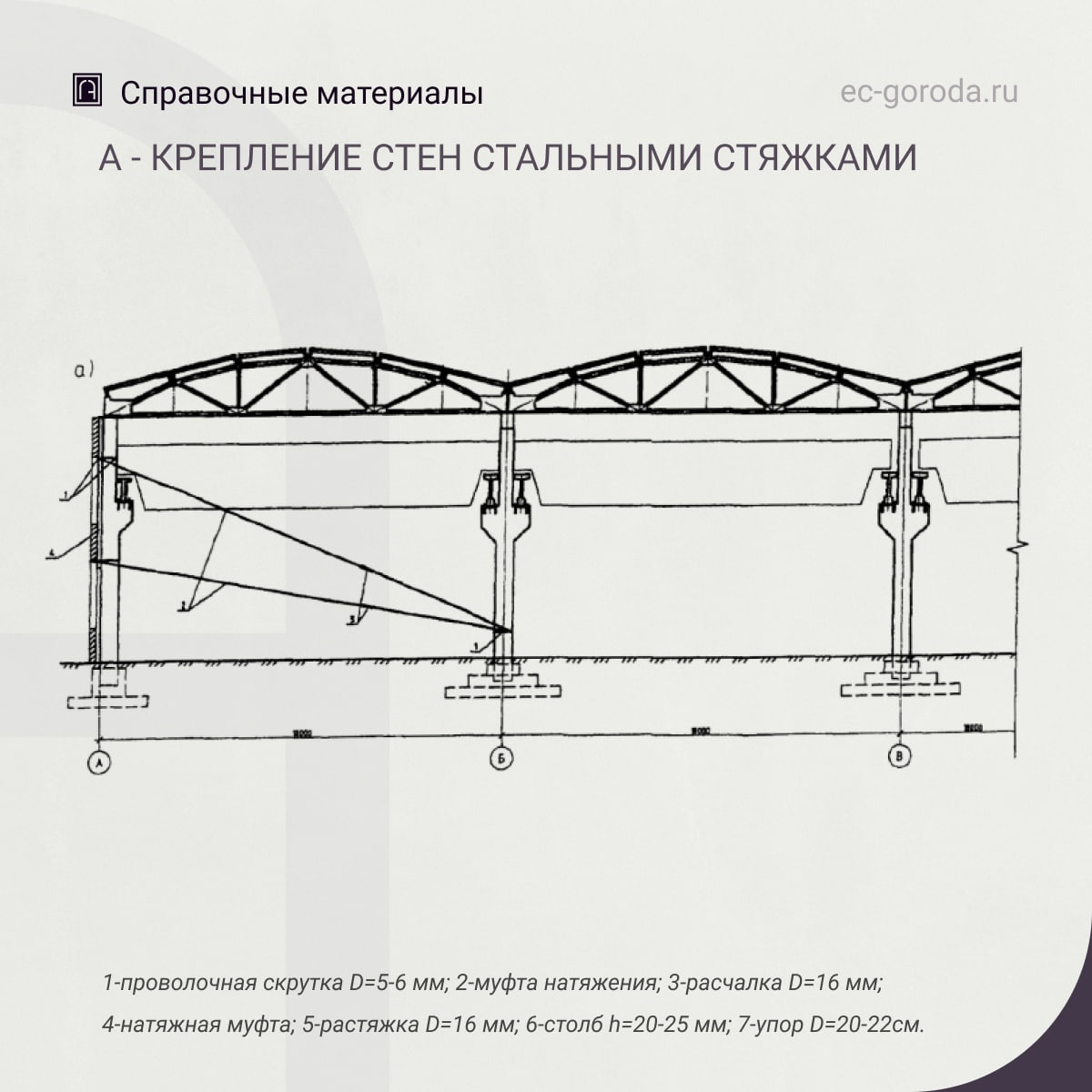

При отклонении одной из стен высотой более 12м от вертикали она закрепляется с помощью стальных стяжек (см. «а»). Для этого необходимо осуществлять по верху стен крепление тяжами (расчалками) 3. Тяжи 3 с натяжными муфтами 2, как правило, устанавливаются в проемах по обе стороны простенков. По концам они крепятся к стенам и стойке с помощью поперечин и скруток 1. Натяжение расчалок (тяжей) 3 производится натяжными муфтами 2.

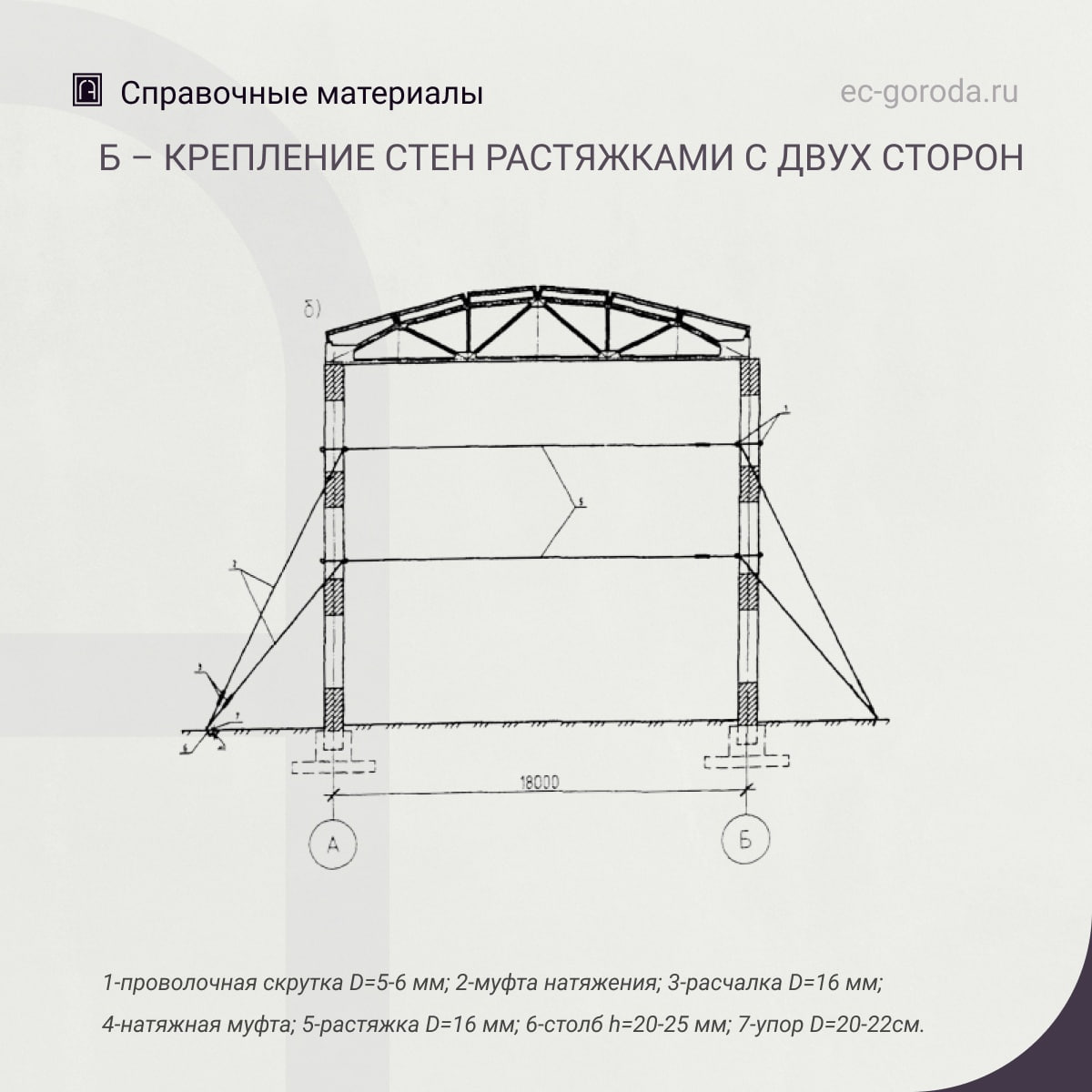

При наклоне двух параллельных стен в противоположные стороны (см «б») их следует скреплять деревянными сжимами (поперечинами) и горизонтальными стяжками из круглой стали через 4-5м по высоте. При большей протяженности и высоте стен следует применять временные расчалки 3 с натяжными муфтами 2, прикрепляемые к нижней части соседних зданий, фундаментам или столбам 6, врытым в землю с прочной анкеровкой.
Если отсутствует возможность постановки растяжек 3 с двух сторон здания, следует осуществлять одностороннее крепление стен растяжками 3. При этом, для придания зданию большей жесткости, между продольными стенами устанавливаются диафрагмы в виде подкосно-раскосной системы.
Источник: Каталог конструктивных решений по усилению и восстановлению строительных конструкций зданий и сооружений
