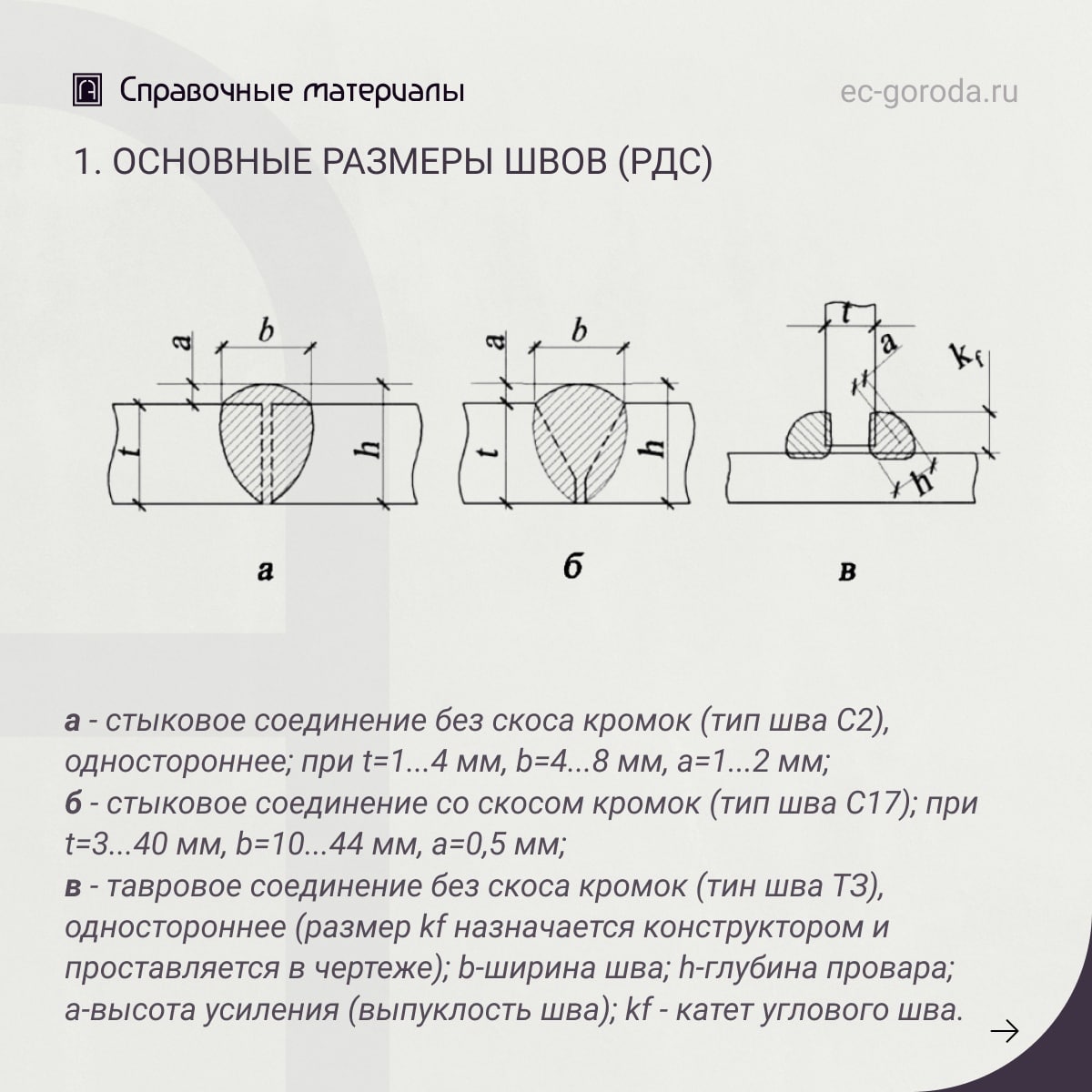

Об оценке качества сварных соединений металлических конструкций Под качеством сварного соединения понимают совокупность его основных свойств, которые должны удовлетворять нормативным требованиям. К таким свойствам относятся прочность, надежность, отсутствие недопустимых дефектов или наличие дефектов, отвечающих нормативным требованиям СП и ГОСТ. Дефекты снижают технологическую прочность и эксплуатационную надежность сварной конструкции. Сварное соединение должно отвечать следующим основным техническим требованиям: - прочность сварного соединения должна быть не ниже прочности сварного металла или соответствовать ее нормативным значениям; - форма и размеры сварного соединения должны соответствовать нормативным значениям или техническим указаниям чертежа; - сварное соединение не должно иметь недопустимых дефектов, а характеристики допустимых дефектов должны быть не выше нормативных значений. В сварном соединении возможны дефекты, связанные с размерами и формой швов, - несоответствие конструктивных размеров и формы швов размерам и формам, регламентированным ГОСТ, а также техническими условиями рабочих чертежей. Для конкретного типа шва, который выполняется конкретным видом сварки, в ГОСТ и других нормативных документах даются регламентированные значения размеров шва. Требуемые размеры швов получают сваркой с применением оптимального режима и соответствующей техники выполнения швов. Обобщенной оценкой формы шва является коэффициент формы шва Ψ=b/h. Режимы сварки должны подбираться таким образом, чтобы для углового шва Ψ>1,3, а для стыкового однопроходного Ψ>1,5 (для углеродистых и низколегированных сталей). Влияние формы шва на его технологическую прочность При малом коэффициенте шва (Ψ<1), даже при сварке низкоуглеродистых и низколегированных конструкционных сталей, сварные швы обладают пониженной технологической прочностью, в результате чего в шве могут образоваться горячие трещины. Чрезмерное же увеличение коэффициента формы шва приводит к перерасходу электродного металла, к повышению трудовых затрат и к увеличению остаточных напряжений и деформаций (изгиб, коробление и т.д.). Влияние размеров шва на выносливость сварного соединения. Усиление (выпуклость) стыкового шва "а" создает концентрацию напряжений, в результате чего снижается выносливость сварного элемента при циклическом нагружении и, тем в большей степени, чем выше коэффициент концентрации напряжений αф=σк/σ. Коэффициент концентрации напряжений αф в стыковом соединении при заданной толщине листа зависит от ширины шва "b" и выпуклости шва "а". Поэтому повышение значений "а" и "b" выше регламентированных величин приводит к росту αф. Для полного исключения влияния выпуклости шва "а" на снижение выносливости сварной конструкции усиление у шва следует удалять. Взаимосвязь размеров шва с его дефектами Отклонение размеров шва от регламентированных значений приводит к появлению дефектов формы шва, к которым относятся: 1) несоответствие размеров выполненных швов заданным размерам; 2) неравномерность ширины шва по его длине; 3) неравномерность усиления шва по его длине; 4) неравномерность высоты шва катетов по длине в угловых швах; 5) местные бугры и седловины. (*) Бедов А. Ю. и др. Оценка технического состояния оснований и строительных конструкций эксплуатируемых зданий и сооружений
