Рекомендации по восстановлению железобетонных колонн местными обоймами

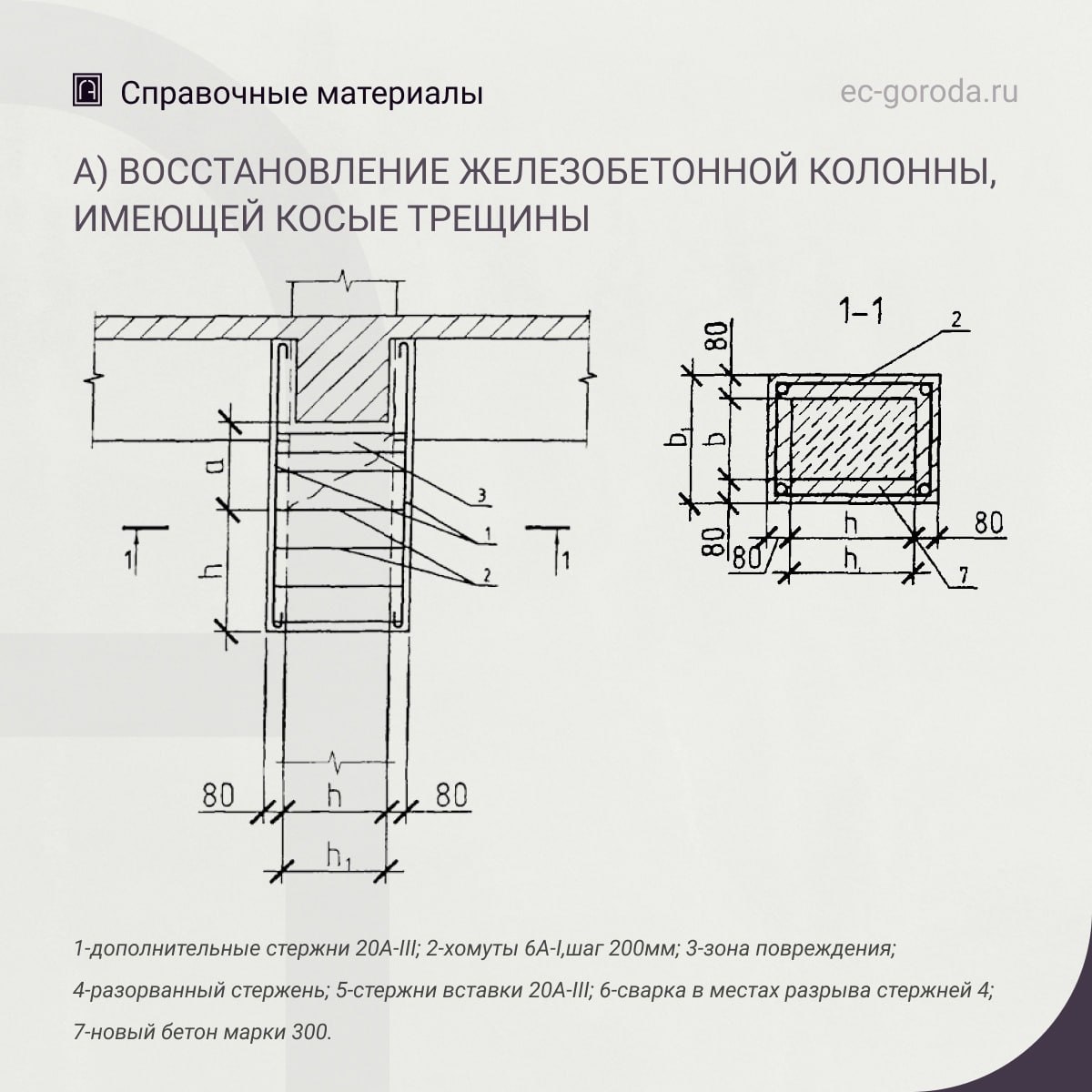

Восстановление колонн, имеющих в зоне повреждения косые трещины (поз «а»), производится путем устройства железобетонной обоймы, которая перекрывает повреждение в обе стороны на величину большего размера сечения колонны h. Если край трещин находится ближе, чем на величину h, то обойма доводится до перекрытия на оставшееся расстояние а.
Устройство обоймы осуществляется в следующем порядке. Трещина 3 очищается от разрушенного бетона, устанавливается арматурный каркас обоймы, состоящий из сваренных между собой продольных стержней 1 и хомутов 2 с шагом 200 мм, устанавливается временная опалубка, в которую заливается новый бетон 7 на расширяющемся цементе. После затвердения нового бетона опалубка снимается.
При повреждении колонны более чем на 1/3 сечения восстановление железобетонными обоймами производится способом, показанным на поз. «б». Сначала необходимо провести подготовку поверхности зоны повреждения 3 путем тщательной очистки мест повреждения от разрушенного бетона. Разорванные стержни 4 соединяются вставками 5 сваркой 6. Затем устанавливают арматурный каркас обоймы из стержней 1 и хомутов 2, устраивают деревянную опалубку. Образовавшуюся полость заливают быстротвердеющим бетоном 7.
При повреждении колонны менее чем на 1/3 ее сечения восстановление при помощи железобетона производится путем установки хомутов на поврежденном участке колонны и покрытия места повреждения торкретбетоном или жестким бетоном толщиной не более 20 мм, зачеканиваемым без опалубки.
Источник: Каталог конструктивных решений по усилению и восстановлению строительных конструкций зданий и сооружений
