Рекомендации по усилению железобетонной балки перекрытия преднапряженной арматурой

Способ усиления балки перекрытая преднапряженной арматурой может быть применен для увеличения несущей способности конструкции в связи с увеличением нагрузки на перекрытие. Усиление железобетонной балки производится с помощью дополнительной предварительно напряженной арматурой, устанавливаемой на сварке в растянутой зоне усиливаемого элемента.

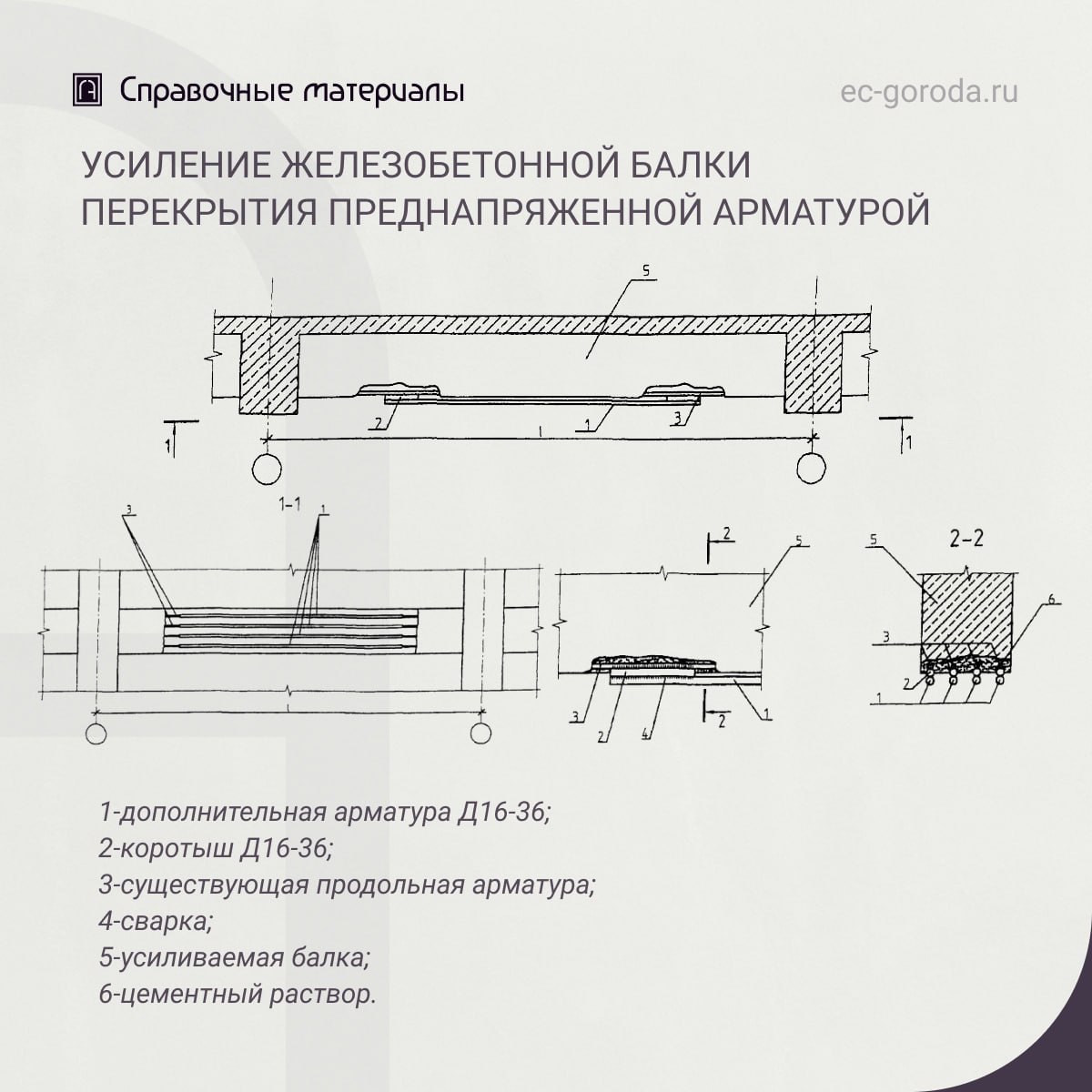

Ввод в напряженное состояние этой арматуры может быть осуществлен термическим или электротермическим способом. Усиление балок введением преднапряженных стержней с натяжением их термическим или электротермическим способом выполняется в следующем порядке. На балке 5, предназначенной к усилению, закрепляют анкерные устройства (коротыши) 2 путем приварки их к существующей продольной арматуре 3. Затем к балке подвешивают стержни усиления 1 с использованием временных подвесок, количество которых определяют из условия недопущения провисания стержней от собственного веса.

Подвешенный стержень должен быть строго прямолинейным. После этого один конец его приваривают к коротышу 2 и подвергают нагреву до расчетной температуры. Свободный конец нагретого стержня крепится затем с помощью сварки 4 ко второму анкеру. При этом предварительное напряжение стержня может быть проконтролировано как по температуре нагрева с помощью термокарандаша, так и по его удлинению. Рекомендуемая температура нагрева усиливающих стержней составляет 100-400°С.

После закрепления обоих концов усиливающими арматурными стержнями места обнажения арматуры заделываются быстротвердеющим цементным составом 6.

Источник: Каталог конструктивных решений по усилению и восстановлению строительных конструкций зданий и сооружений
