Рекомендации по усилению железобетонной балки монолитного перекрытия дополнительной предварительно-напряженной комбинированной затяжкой
Комбинированные затяжки применяют при значительных действующих нагрузках в случае потери балками перекрытия первоначальной несущей способности или в связи с увеличением нагрузки на перекрытие.

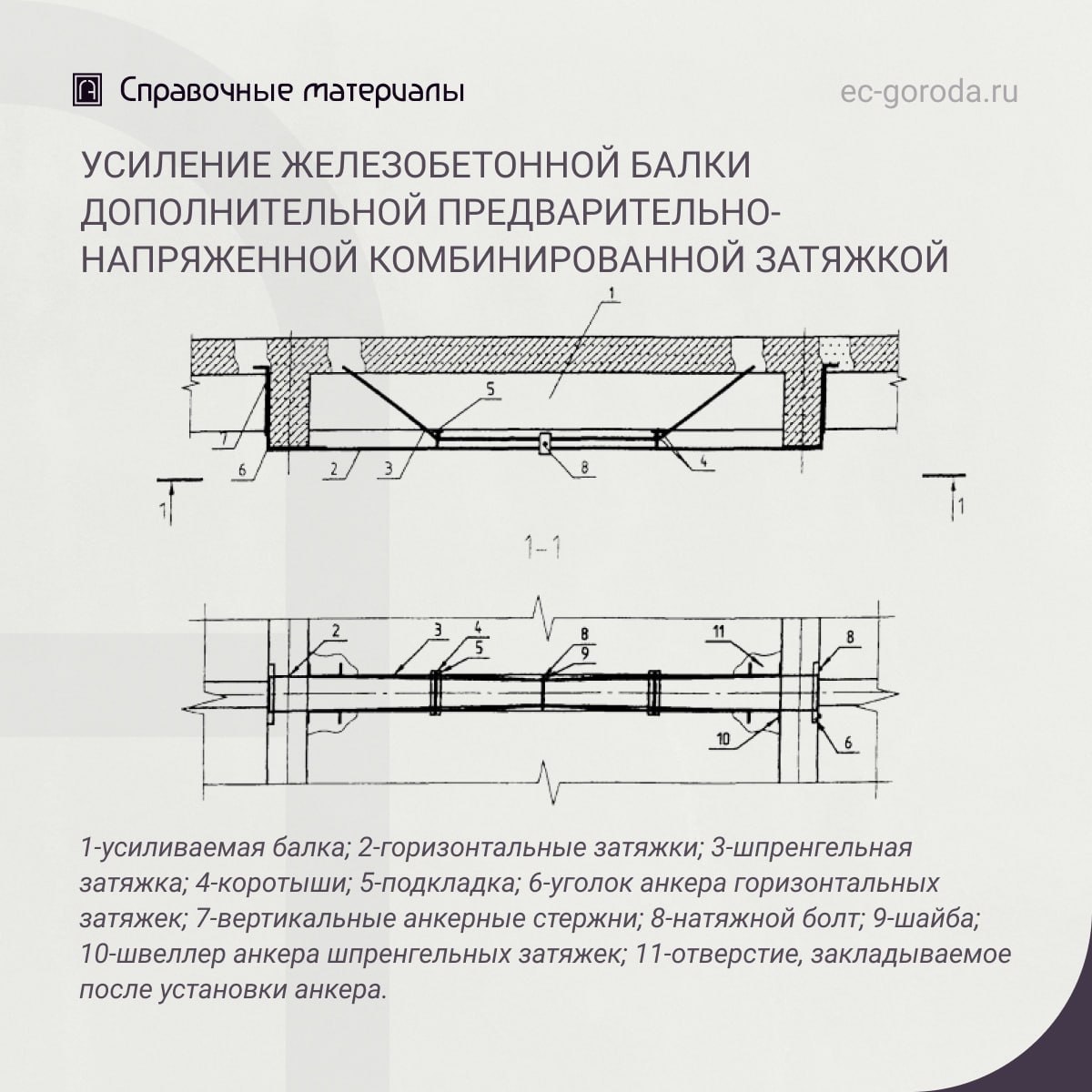

Затяжки комбинированного типа состоят из четырех стержней и фактически представляют собой совокупность двух затяжек - горизонтальной и шпренгельной. Сначала устанавливают шпренгельные затяжки 3, а затем - горизонтальные 2.
Ввод горизонтальных 2 и шпренгельных 3 затяжек в напряженном состоянии осуществляется взаимным стягиванием четырех ветвей стяжными болтами 8, изготавливаемыми в виде хомута с двумя нарезными концами и общей шайбой 9. Для введения обеих затяжек в совместную работу между ними в местах перегиба стержней шпренгельной затяжки устанавливаются коротыши из круглой стали диаметром 16-20мм.
