Рекомендации по усилению раскосов и стоек металлической фермы

Усиление раскосов и стоек «1» фермы в сложных случаях искривления (см. «А») допустимо лишь в том случае, если величина перекоса «L» не превышает размера вертикальной полки «M». В противном случае искривленный уголок следует вырезать и заменить новым. При усилении элементов фермы в сложных случаях искривления следует выполнять следующие требования:

-площадь поперечного сечения элемента усиления «2» должна быть не менее половины площади поперечного сечения искривленного усиливаемого элемента «1», т.е. Fy=0,5F;
-длина коротышей «А» определяется по формуле: a = (n + m) δу / hшв;
-расстояние между коротышами по длине искривленного элемента должно быть не более 300мм;
-высоту сварных швов принимать 3-6мм, но не более толщины свариваемых элементов.

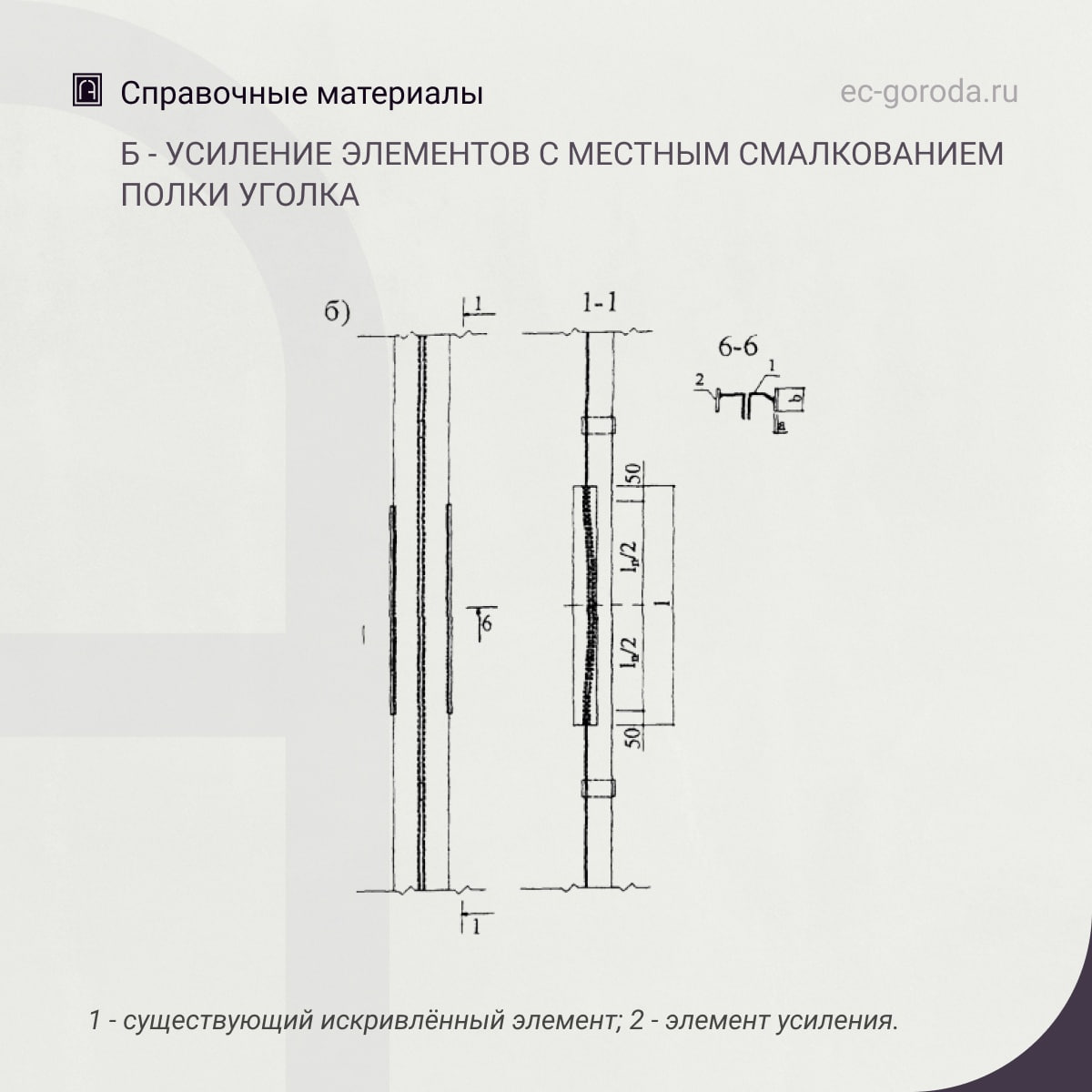

Усиление допускается производить без демонтажа конструкций. При усилении элементов фермы с местным смалкованием полки уголка (см. «Б») применяется полосовая сталь. Размеры элементов усиления определяются по формулам:

b = 3,47 Rx;
d = KF / b;

где Rх-радиус инерции относительно горизонтальной оси;
F-площадь сечения уголка стержня;
К-для равнополочных уголков - 0,50.
Для неравнополочных уголков, составленных широкими полками - 0,40, а составленных узкими полками - 0,62.

Источник: Каталог конструктивных решений по усилению и восстановлению строительных конструкций зданий и сооружений
