Рекомендации по усилению нижнего пояса металлической фермы

Усиление элементов нижнего пояса фермы (растянутых стержней) производится в тех случаях, когда стрела прогиба f>(1/100)•L,
где L-свободная длина стержня.

Искривленные растянутые элементы могут быть усилены приваркой дополнительных стержней.

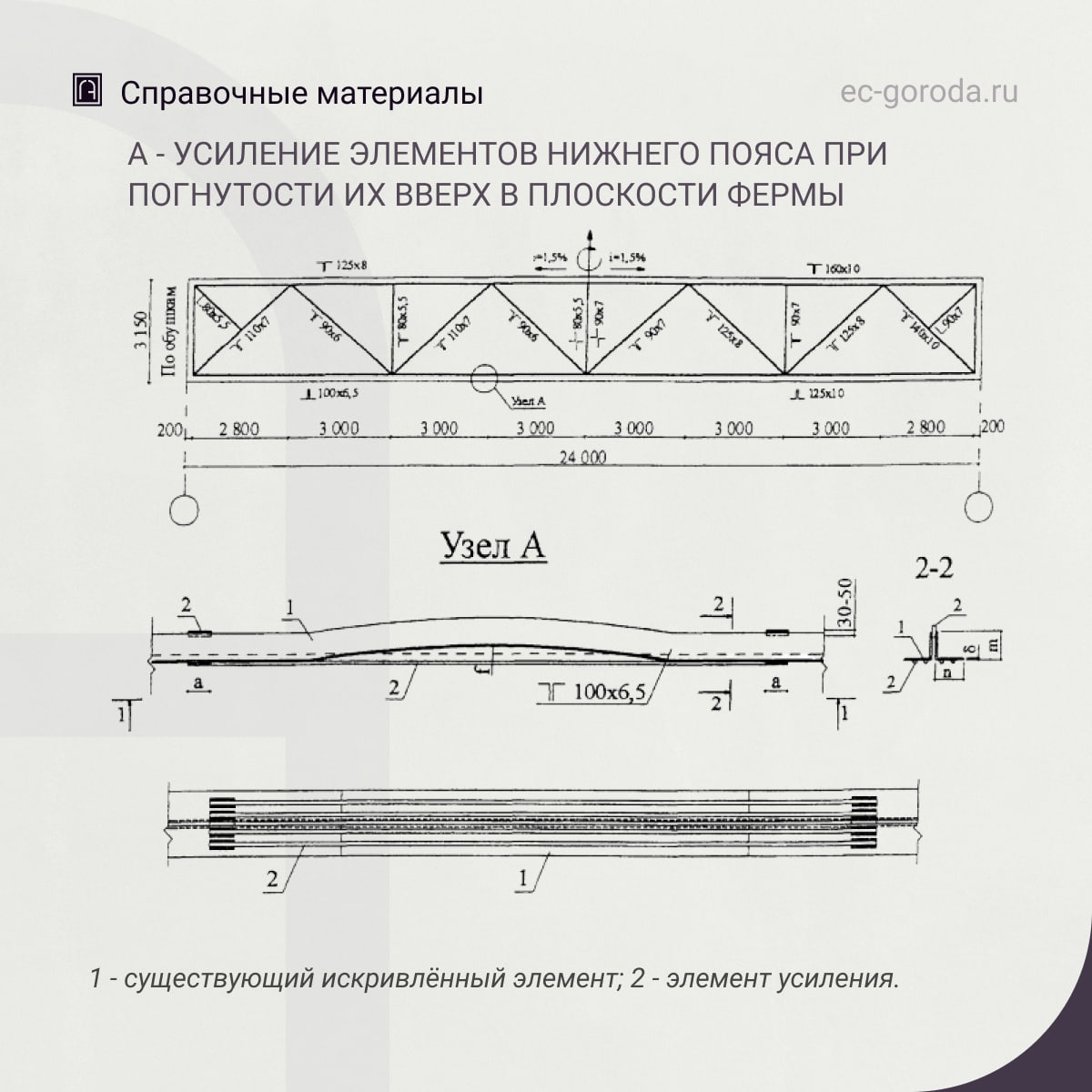

При погнутости элементов вверх в плоскости фермы (см «а») три дополнительных коротыша 2 привариваются сверху между уголками 1 и четыре стержня снизу к полкам уголков.

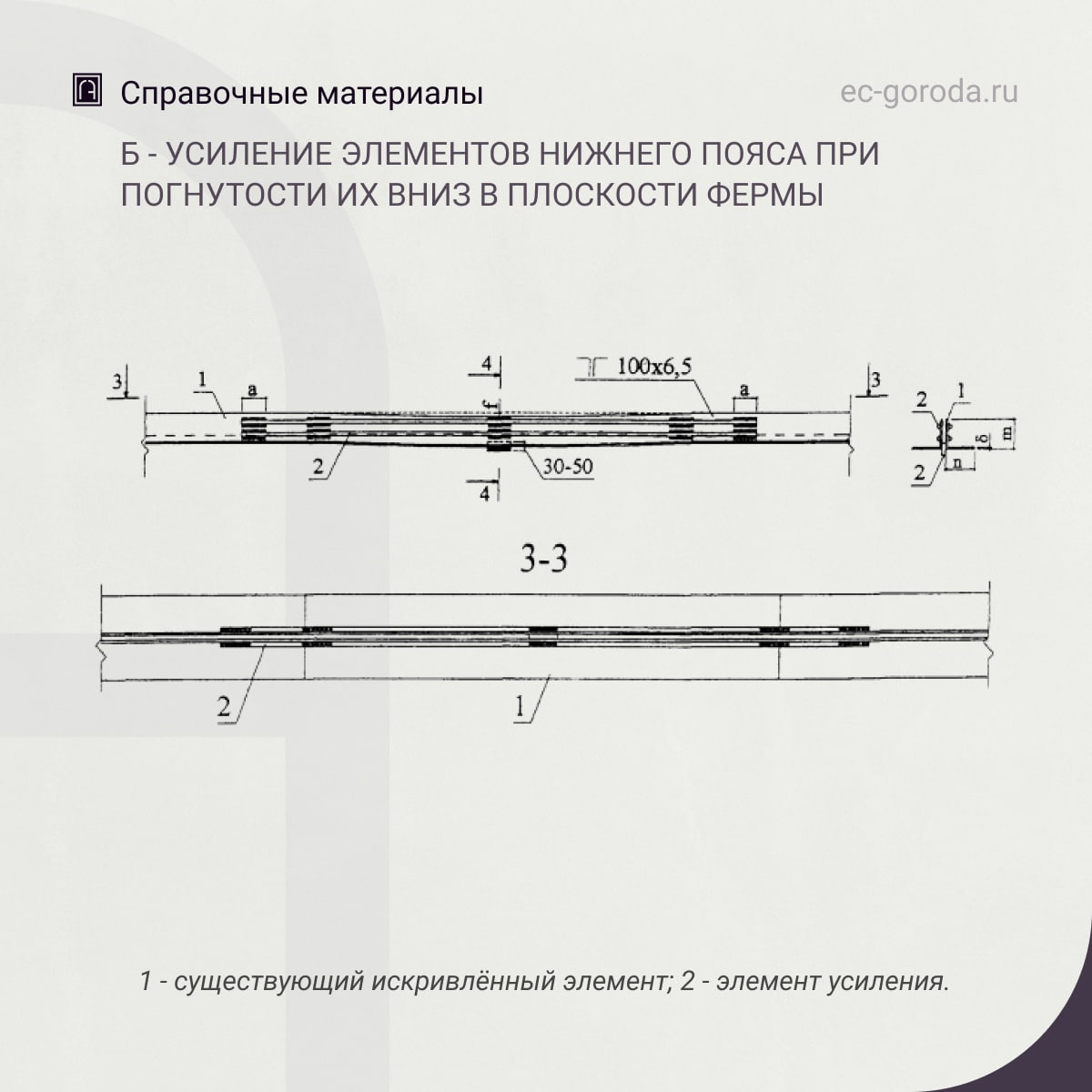

В случае возникновения погнутости вниз в плоскости фермы стержни 2 привариваются по два на каждой полке уголков 1 и три коротыша - между уголками.

Площадь поперечного сечения элементов усиления определяется по формуле: Fy=0,5F, где F-площадь поперечного сечения искривленного элемента.

Высоту сварных швов следует принимать 3-6мм, но не более толщины свариваемых элементов.

Длину сварных швов следует определять по формуле:

А = 0,5 • (n + m) • δ / hшв
где hшв - высота сварного шва.

Усиление производится без демонтажа конструкции.

Источник: Каталог конструктивных решений по усилению и восстановлению строительных конструкций зданий и сооружений
