Рекомендации по усилению верхнего пояса металлической фермы

Усиление верхнего пояса фермы, получившего искривление, может быть осуществлено следующими способами:
- устранение погнутости путем обратного выгиба механическим способом (струбцинами, домкратами, скобами и др.,);
- вырезом искривленного и вставкой нового элемента;
- приваркой к искривленному элементу нового.

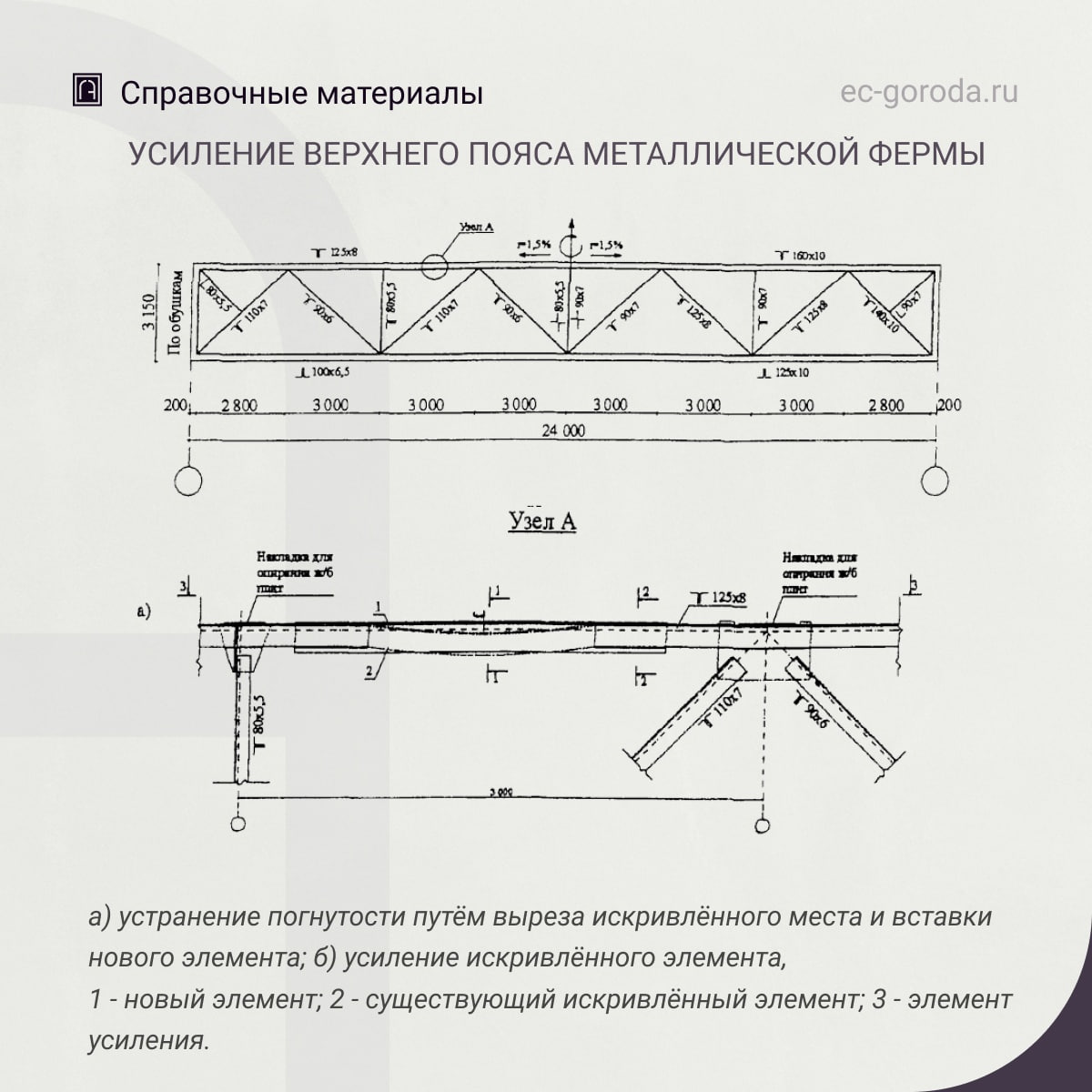

Сильно искривленные сжатые элементы 2 следует усилить путем выреза этого элемента и приварки на это место нового 1, состоящего, например, из сваренных в тавр трех пластин из листовой стали (см. «а»).

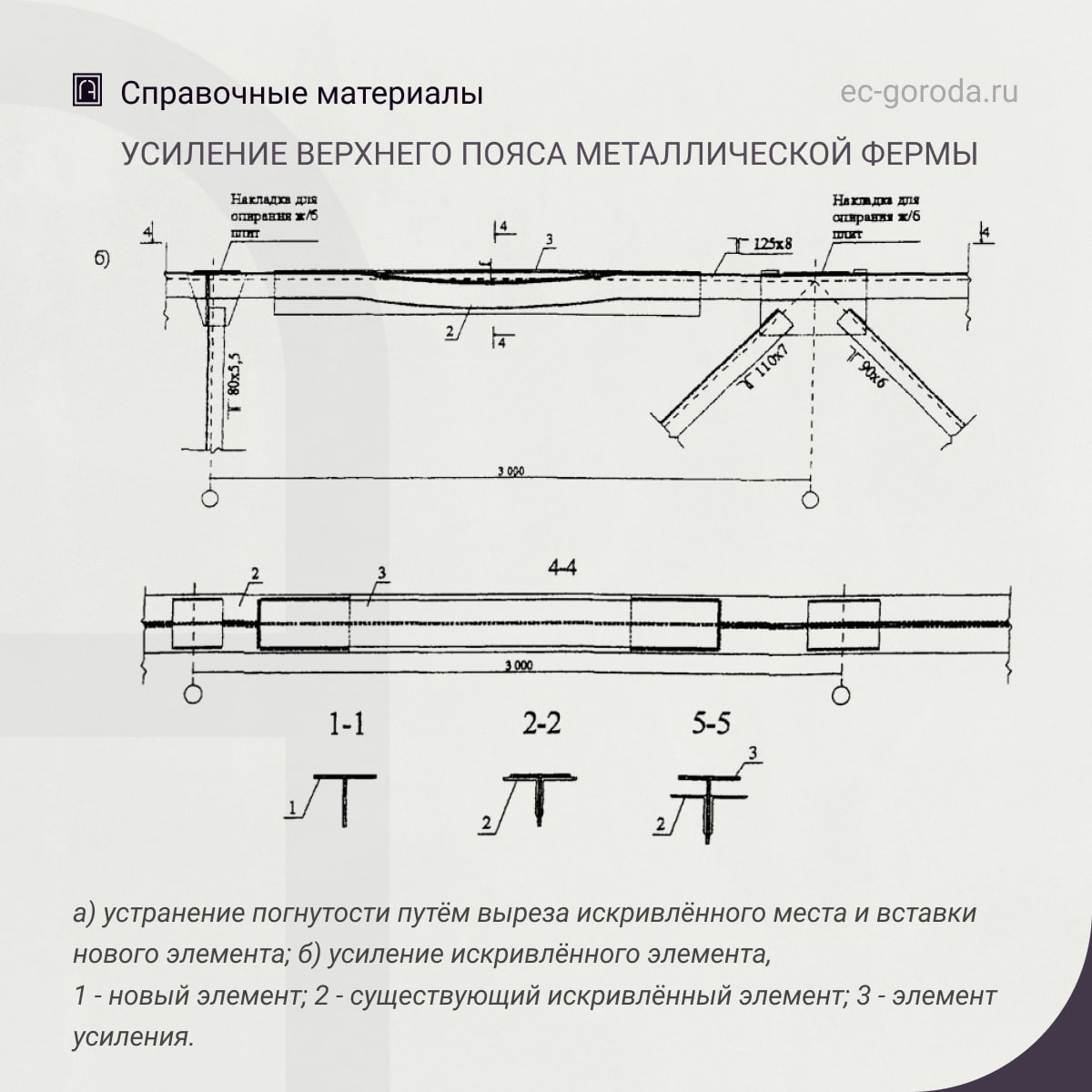

Усиление менее искривленных стержней 2 фермы следует производить с помощью составного тавра 3, соединенного сваркой с усиливаемым элементом (см. «б»). При усилении составных тавром длина (шаг) сварных швов определяется по формуле:

a ⩾ (f + 2S) * (S/hшв)

где hшв - высота сварного шва. Высоту сварных швов следует принимать 3-6мм, но не более толщины свариваемых элементов.

Усиление в обоих случаях производится без демонтажа конструкций.
