Рекомендации по усилению консолей колонн с помощью наклонных и горизонтальных тяжей

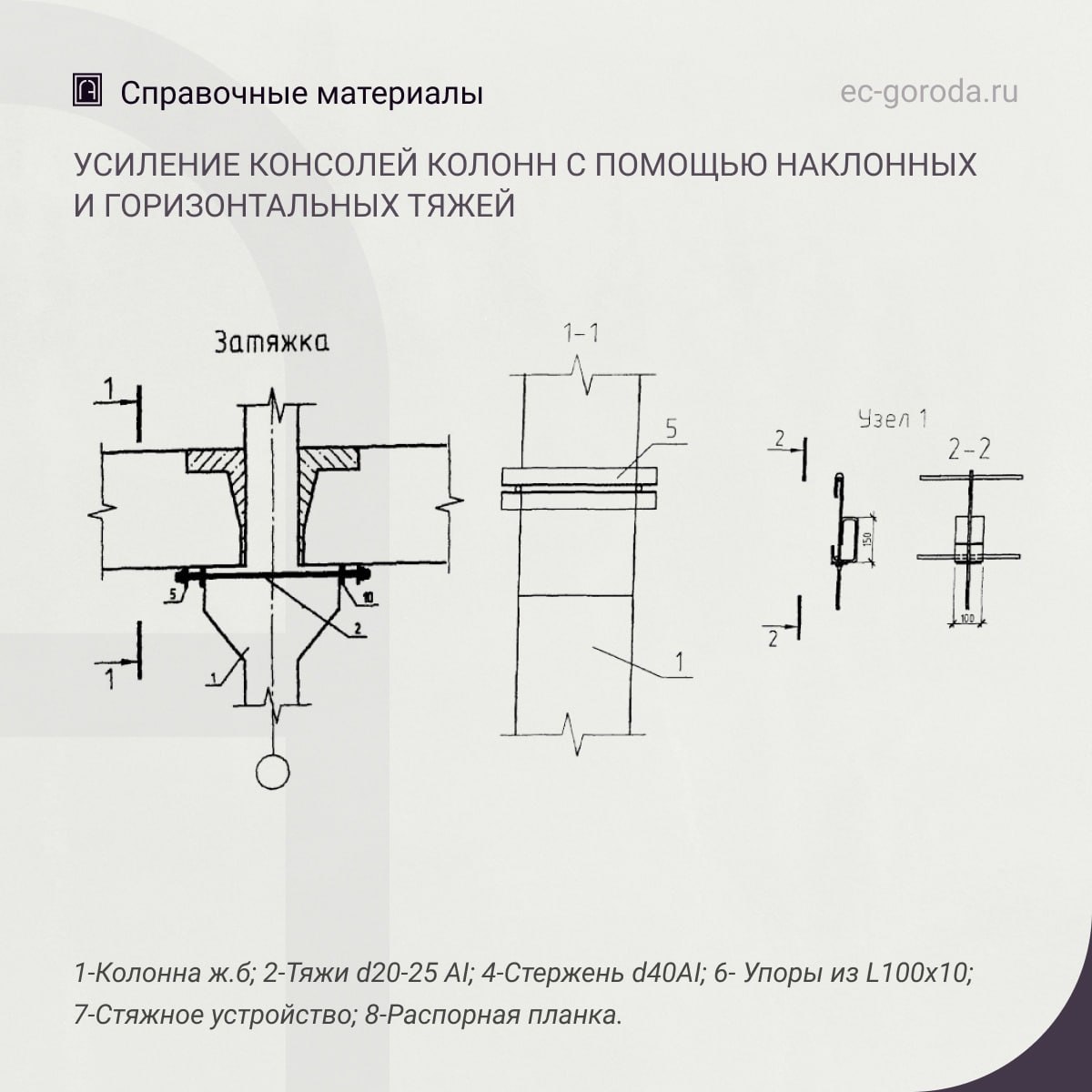

Усиление консолей колонн рекомендуется проводить при увеличении статической нагрузки на колонну или для предотвращения развития трещин при постоянном действии динамических нагрузок. Оно может быть осуществлено устройством наклонных тяжей (см. «а»). Стягивание консолей достигается следующим образом. На верней части консоли укладываются с обеих сторон колонны уголки 9, к которым привариваются стержни 4. Затем через изготовленные таким способом подкладки пропускаются тяжи 2, закрепляемые упорами 3 на нижней стороне колонны 1.
Консоли могут быть усилены также с помощью горизонтальных затяжек, закрепляемых на консолях траверсами из швеллера 5 (см. б).

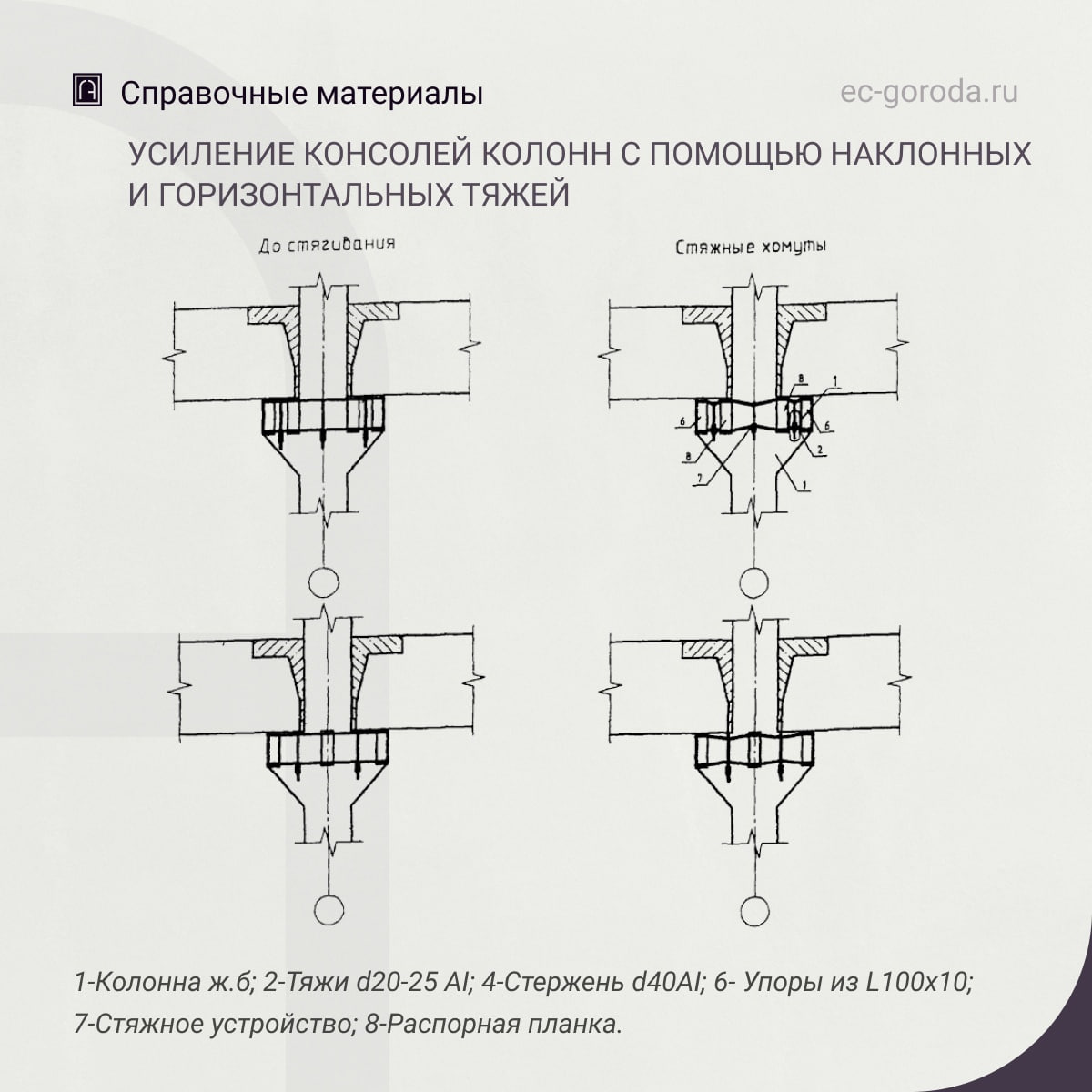

Усиление консолей стяжными хомутами может быть выполнено с помощью горизонтальных или наклонных тяжей 2 (см. в, г). Стяжные хомуты представляют собой корсеты, состоящие из уголков - упоров, стягиваемые тяжами из круглой стали. Натяжение осуществляется специальным стяжным устройством 7.
