Рекомендации по усилению железобетонной колонны двухсторонними преднапряженными распорками

Двухсторонние распорки применяются для повышения несущей способности колонн с центральной нагрузкой, а также внецентренно сжатых с двухзначными моментами. Каждая распорка состоит из двух уголков 4, связанных между собой приваренными к ним соединительными планками 5. Вверху и внизу каждой распорки укрепляются специальные планки - упоры 3, посредством которых они упираются в упорные уголки 1, устанавливаемые на ригелях, непосредственно примыкающих к усиливаемым колоннам 9.

Внутренние плоскости полок уголков - упоров 1 должны быть заделаны заподлицо с наружными боковыми поверхностями усиливаемых колонн. Для этого в местах установки уголков - упоров скалывается слой бетона и обнажается арматура ригеля 11. Упорные уголки 1 прикрепляются сваркой 8 к оголенной арматуре 11, после чего имеющиеся зазоры между полками уголков и сколотой поверхностью бетона тщательно зачеканиваются ремонтным составом.

Непосредственно к уголкам-упорам примыкает упорные планки ветвей распорок 3, которые при монтаже должны плотно соприкасаться с уголками упоров, так как это гарантирует равномерную передачу усилий на распорки, что обеспечивается креплением планок монтажными болтами 2, для которых имеются отверстия 10.

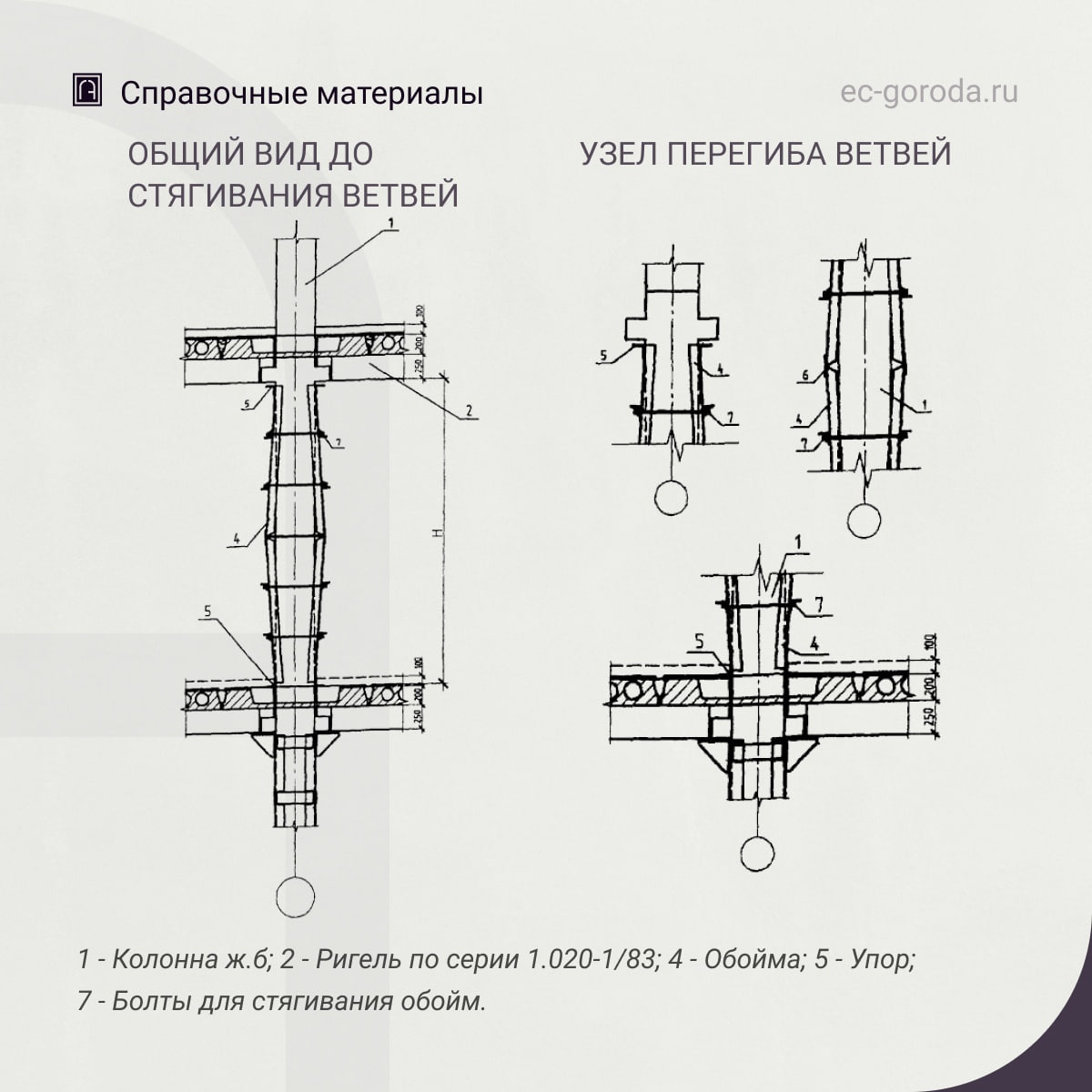

Установка распорок производится с перегибом в середине их высоты. Поэтому в боковых полках уголков предусматриваются вырезы, облегчающие такой перегиб. Чтобы возместить потери площади поперечного сечения распорок в связи с устройством прорезей в боковых полках, в этих местах привариваются специальные планки 7, которые в дальнейшем используются для постановки натяжных болтов 6.

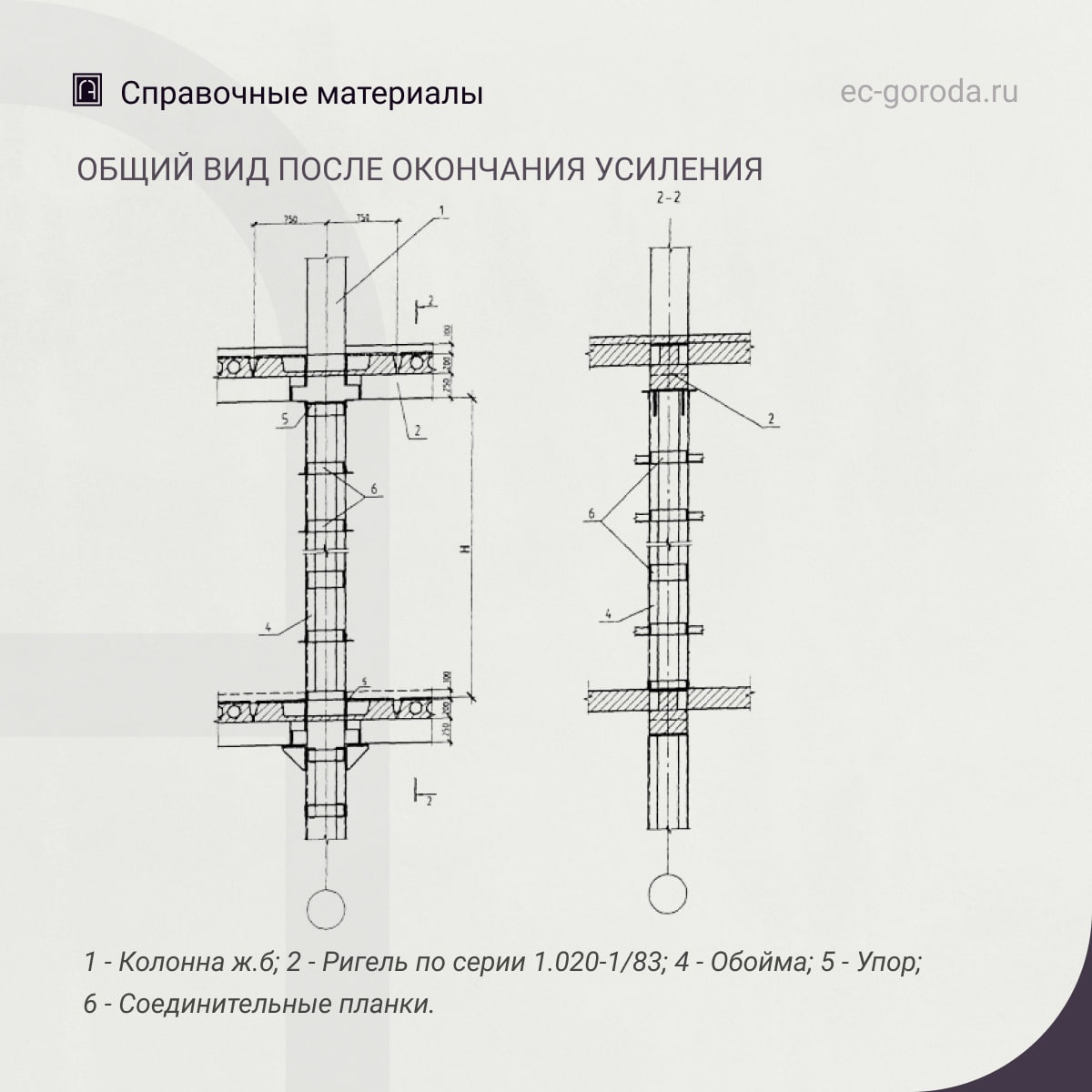

Смонтированные и плотно подогнанные распорки имеют наклон в сторону обоих концов, образуя зазор между боковыми гранями колонны и распоркой. Для создания предварительного напряжения сжатия распорки выпрямляются, придавая им вертикальное положение. Это достигается натяжением болтов. После выпрямления двухсторонних распорок и включения в совместную работу с усиливаемой колонной 9 их закрепляют приваркой планок 5, которые соединяют между собой обе распорки. После закрепления распорок крепежные 2 и натяжные 6 болты снимаются.

Источник: Каталог конструктивных решений по усилению и восстановлению строительных конструкций зданий и сооружений
